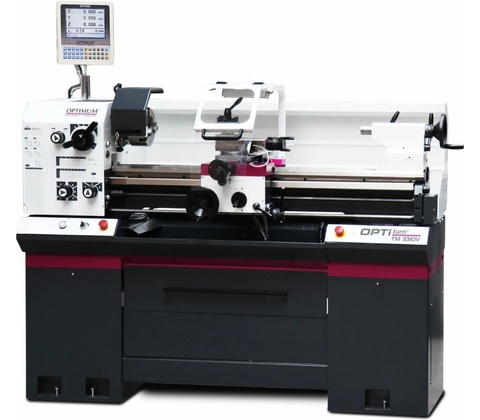

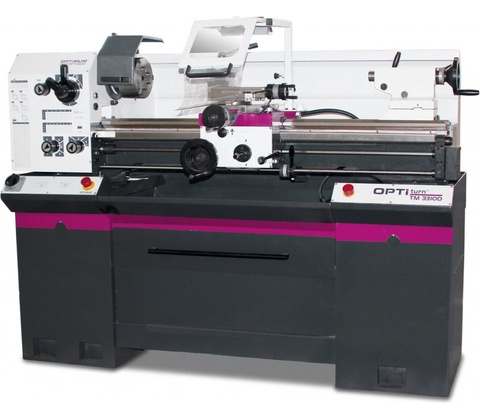

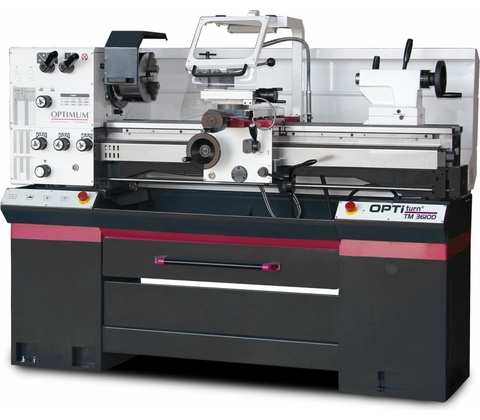

OPTIturn TM 3310

Profesionální technologie Optimum

Hlavní přednosti

Soustruh OPTIMUM® OPTIturn TM 3310 definuje standard ve své třídě díky preciznímu mechanickému zpracování a důrazu na bezpečnost dle EN 23125. Základem stroje jsou indukčně kalené a broušené vodicí dráhy osy Z, které zaručují plynulý posuv suportu bez zadrhávání. Všechny elektrické komponenty pracují v bezpečném 24V DC okruhu. Srdcem pohonu je vřeteno uložené v nastavitelných přesných kuželíkových ložiskách, které ve spojení s převodovkou v olejové lázni zajišťuje tichý chod a vysoký krouticí moment i při nízkých otáčkách. 01

Házivost pod 0,015 mm

Garantovaná přesnost čela vřetene umožňuje lícování a výrobu dílů v nejpřísnějších tolerancích. 02

Upínání Camlock č. 4

Průmyslový standard pro bleskovou výměnu sklíčidel a lícních desek s absolutní bezpečností proti uvolnění. 03

Dvoukanálová bezpečnost

Moderní elektronika s nouzovými vypínači a motorovou brzdou chrání obsluhu i stroj při nečekaných situacích. 04

Ozubená kola v oleji

Posuvová i závitová převodovka má kola běžící v olejové lázni, což minimalizuje opotřebení a hluk. 05

Jemná stupnice 0,02 mm

Ruční kola jsou vybavena noniem s dělením 0,02 mm (příčný posuv) pro maximální cit při odebírání špon. 06

Kalené vřeteno MK5

Vysoká tuhost uložení hlavního vřetene v kuželíkových ložiskách zaručuje stabilitu při těžkém hrubování.

Rozsah nasazení

Využití

Výroba přesných hřídelí a pouzder Řezání metrických i palcových závitů Obrábění ocelí, nerezi i barevných kovů Renovace opotřebených čepů Strojírenská údržba a opravárenství Výroba vnitřních i vnějších kuželů Modelářské a vývojové dílny Nástrojářská výroba lícovaných dílů

Technický list

Kompletní specifikace

Vzdálenost hrotů 1 000 mm Točná délka Co to znamená? Maximální délka materiálu, který lze upnout mezi vřeteno a koník. Ideální pro dlouhé hřídele.

Díky délce 1 000 mm a tuhému loži o šířce 190 mm stroj zvládá i rozměrné obrobky bez prohýbání.

Průchod vřetene 38 mm Vrtání vřetene Co to znamená? Vnitřní průměr vřetene. Umožňuje protáhnout tyč o průměru 38 mm skrze celý stroj.

Vřeteno s kuželem MK5 a průchodem 38 mm je standardem pro efektivní tyčové obrábění.

Rozsah otáček 65–2000 ot/min 9 stupňů Co to znamená? 9 rychlostních stupňů převodovky dovoluje zvolit optimální krouticí moment pro každý materiál.

Pro verzi Vario je k dispozici plynulý rozsah 11 až 2 500 ot/min díky frekvenčnímu měniči Lenze.

Hmotnost 470 kg Litinová tuhost Co to means? Váha téměř půl tuny je zárukou, že soustruh pohlcuje vibrace a udržuje geometrii i při hlubokém záběru.

Masivní litinová konstrukce lože a ocelový podstavec tvoří stabilní celek o váze 470 kg.

Pracovní rozsah a točné průměry

Max. točný průměr nad ložem 330 mm

Tento rozměr určuje maximální průměr disku nebo příruby, kterou lze na stroji bezpečně obrobit.

Max. točný průměr nad suportem 216 mm

Určuje průchodnost materiálu nad saněmi soustruhu. Důležité pro obrábění dlouhých hřídelí s větším průměrem.

Výška hrotu 165 mm

Vzdálenost od středu vřetene k vodicím plochám lože.

Šířka lože 190 mm

Nadstandardní šířka 190 mm zajišťuje tuhost suportu a přesnost při těžším obrábění.

Posuvy a řezání závitů

Podélný posuv (strojní) 0,02 – 0,4 mm/ot. (24 rozsahů)

Široká škála strojních posuvů pro dosažení dokonale hladkého povrchu.

Příčný posuv (strojní) 0,01 – 0,2 mm/ot. (32 rozsahů)

Automatický příčný posuv usnadňuje čelní soustružení velkých ploch a disků.

Závit metrický 0,4 – 10 mm/ot. (26 rozsahů)

Pokrývá veškeré standardní jemné i hrubé metrické závity bez nutnosti výměny ozubených kol pro každý rozměr.

Max. posuv nožového / příčného suportu 90 mm / 168 mm

Rozsah pohybu nožových saní určený pro soustružení krátkých kuželů a čelní operace.

Koník a parametry motoru

Kužel pinoly koníka MK3 / Průměr 38 mm

Robustní koník pro přesné vrtání a podepření těžších obrobků otočným hrotem.

Zdvih pinoly koníka 100 mm

Dostatečný rozsah výsuvu pro vrtání hlubokých děr skrze pinolu.

Příkon motoru / Napájení 1,5 kW / 400 V

Třífázový motor s elektrickou brzdou zajišťuje rychlé zastavení a silný tah i pod zátěží.

Celkové rozměry (š × v × h) 1 760 × 1 320 × 745 mm

Stroj vyžaduje pevnou instalaci na rovný betonový podklad pro zachování garantované přesnosti.

Klikněte na dlaždici nebo řádek parametru pro zobrazení vysvětlení

Bohatá základní výbava

Obsah balení 1

OPTIturn TM 3310

Hrotový soustruh s vodicím a tažným šroubem 1× 2

Tříčelisťové sklíčidlo Ø 160 mm

Provedení Camlock č. 4 pro bleskovou výměnu 1× 3

Podstavec stroje

Stabilní ocelová konstrukce s nouzovými vypínači 1× 4

LED osvětlení

Soustředěné světlo pro práci bez stínů 1× 5

Příslušenství 4stranný držák 16mm, redukce MK 5/3, hrot MK 3, sada kol a nářadí 1 set

Často kladené dotazy

Otázky a odpovědi 01Lze u tohoto modelu plynule měnit otáčky?

Standardní model TM 3310 má mechanickou převodovku s 9 stupni. Pro plynulou regulaci otáček v rozsahu 11–2500 ot/min zvolte verzi Vario, která je vybavena frekvenčním měničem Lenze a nabízí vyšší komfort při obrábění různých průměrů. 02Co je výhodou systému Camlock č. 4?

Camlock je nejrychlejší a nejbezpečnější způsob upínání sklíčidel. Sklíčidlo drží 6 pevných čepů, které se pootočením klíče o 180° pevně uzamknou. Je to standard u průmyslových soustruhů, který eliminuje vibrace a házení. 03Zvládne soustruh řezat palcové závity?

Ano, pomocí přiložené sady výměnných ozubených kol (lyry) lze soustruh nastavit pro řezání Whitworthových (palcových), modulových i diametrálních závitů dle tabulky na vřeteníku. 04Jak probíhá mazání soustruhu?

Vřeteník a posuvová skříň mají vlastní olejové náplně s olejznaky. Suport a vodicí dráhy se mažou manuálně pomocí mazacích bodů a olejničky (doporučujeme před každou směnou). 05Je k provozu nutný jistič s charakteristikou C nebo D?

Ano, vzhledem k třífázovému motoru 1,5 kW a rozběhům doporučujeme jištění 16A s charakteristikou C, aby nedocházelo k vybavení jističe při startu stroje nebo při náhlém zatížení.
