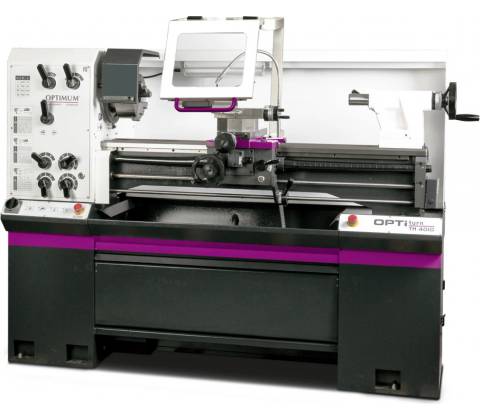

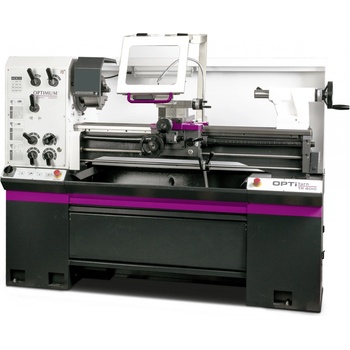

OPTIturn TM 4010

Německá preciznost pro profesionální dílny

Hlavní přednosti

Univerzální hrotový soustruh OPTIturn OPTIMUM® TM 4010 představuje špičku ve své třídě, navrženou pro mechaniky, kteří vyžadují maximální výkon a stabilitu. Srdcem stroje je dokonale soustředné vřeteno uložené v přesných kuželíkových ložiskách s házivostí čela pod 0,015 mm. Masivní litinové lože s kalenými a broušenými vodicími drahami zajišťuje dlouhodobou přesnost a odolnost proti vibracím i při těžkém hrubování. Díky průchodu vřetene 52 mm a upínání Camlock č. 5 se jedná o vysoce variabilní stroj schopný bleskově přepínat mezi různými typy sklíčidel a lícních desek. TM 4010 je ideálním partnerem pro výrobu hřídelí, řezání metrických i palcových závitů, opravy zemědělské techniky nebo přesné strojírenské lícování. 01

Masivní vřeteno 52 mm

Nadstandardní průchod vřetene dovoluje obrábění dlouhých tyčí a trubek o průměru až 50 mm přímo skrze tělo vřeteníku. 02

Kalené vodicí dráhy

Vedení osy Z je kalené a broušené, což zaručuje plynulý posuv suportu a minimální opotřebení stroje po desetiletí. 03

Upínání Camlock č. 5

Systém Camlock DIN ISO 702-2 umožňuje bezpečnou a extrémně rychlou výměnu sklíčidel bez zdlouhavého šroubování. 04

Bezpečnostní elektronika

Dvoukanálová elektronika a nouzové vypínače dle EN ISO 13849 zajišťují maximální ochranu obsluhy i stroje. 05

Olejová lázeň převodů

Všechna ozubená kola posuvů jsou z oceli, kalená a broušená, běžící v olejové lázni pro tichý chod a nulovou údržbu. 06

Chladicí systém

Integrované čerpadlo s vyjímatelnou nádrží zajišťuje optimální teplotu nástroje pro dosažení perfektního povrchu.

Oblasti použití

Kde TM 4010 exceluje

Strojírenská výroba Opravy automobilových dílů Výroba metrických a palcových závitů Údržba průmyslových provozů Odborné technické školství Zámečnické dílny Kusová výroba hřídelí a čepů Nástrojárny

Technický list

Kompletní technické parametry

Točný průměr 400 mm Nad ložem Co to znamená? Maximální průměr obrobku, který lze upnout. Nad suportem je kapacita 265 mm. 400 mm točného průměru dovoluje obrábění rozměrných přírub, disků a těles čerpadel bez nutnosti většího stroje.

Vzdálenost hrotů 1 000 mm Pracovní délka Co to znamená? Maximální délka hřídele, kterou lze upnout mezi hrot ve vřeteni a hrot v koníku.

Pracovní délka 1 metr je ideální pro renovaci a výrobu většiny běžných průmyslových hřídelí.

Průchod vřetene 52 mm Vnitřní světlost Co to znamená? Vnitřní ø vřetene určuje, jak tlustý polotovar můžete prostrčit vřeteníkem pro sériovou výrobu čepů. 52 mm průchod je klíčový parametr, který umožňuje práci s tyčovinou do průměru 50 mm skrze celý stroj.

Hmotnost 765 kg Masivní litina Co to znamená? Vysoká váha zaručuje tuhost celého stroje, pohlcuje vibrace a umožňuje dosahovat vysoké kvality povrchu.

Hmotnost 765 kg svědčí o poctivém materiálovém provedení lože a vřeteníku, což je základ pro přesné obrábění.

Vřeteník a pohon

Příkon motoru 2,2 kW (400 V)

Výkonný motor s elektrickou brzdou a ochranným jističem zajišťuje bezpečné a silné obrábění i u velkých průměrů.

Otáčky vřetene 70 – 2 000 ot/min (8 stupňů)

Široký rozsah otáček umožňuje silové vrtání i jemné vysokorychlostní hlazení povrchu (dokončování).

Upnutí / Kužel vřetene Camlock ISO 702-2 č. 5 / MK 6

Profesionální upínání Camlock zaručuje házivost pod 0,015 mm. Kužel MK 6 dovoluje upnutí velkých nástrojů.

Posuvy a závitování

Závit metrický / palcový 0,4 – 7 mm/ot / 56 – 4 záv./1“

Kompletní rozsah pro řezání závitů bez nutnosti složité výměny kol. 26 metrických a 31 palcových rozsahů.

Posuv podélný / příčný 0,014–0,38 mm/ot / 0,052–1,392 mm/ot

Vysoký počet stupňů posuvu (26 podélných / 32 příčných) zaručuje ideální řezné podmínky pro každý materiál.

Zdvih nožového / příčného suportu 98 mm / 185 mm

Nožový suport je otočný pro soustružení krátkých kuželů. Příčný suport má velký rozsah pro čelní soustružení.

Konstrukce a rozměry

Šířka lože / Výška hrotu 203 mm / 200 mm

Široké lože ze šedé litiny minimalizuje prohnutí pod tlakem nástroje. Výška hrotu 200 mm definuje točný průměr 400 mm.

Pinola koníka ø / zdvih / kužel 50 mm / 110 mm / MK 4

Robustní koník s kuželem MK 4 poskytuje tuhou oporu i pro těžké kusy a vrtání velkými průměry.

Celkové rozměry (ŠxVxH) 1 935 × 1 740 × 780 mm

Prostorově efektivní stroj, který si i při pracovní délce 1 m zachovává rozumné zástavbové rozměry.

Klikněte na řádek parametru pro zobrazení detailního vysvětlení

Co najdete v zásilce

Rozsah dodávky 1

OPTIturn TM 4010

Profesionální hrotový soustruh 1× 2

Tříčelisťové sklíčidlo ø 160 mm

Upínací systém Camlock č. 5 pro přesné upnutí 1× 3

Rychloupínací nožový držák SWH 3 - E

Sada pro bleskovou výměnu soustružnických nožů 1× 4

Podstavec stroje

Stabilní ocelová konstrukce s úložným prostorem 1× 5

Příslušenství

LED osvětlení, redukční pouzdro MK5/MK3, pevný hrot MK3 1× 6

Servisní výbava

Olejová náplň, sada výměnných kol a seřizovací nářadí 1×

Často kladené dotazy

Otázky a odpovědi 01Můžu tento soustruh zapojit do běžné 230V zásuvky?

Ne, model TM 4010 vyžaduje třífázové napájení 400 V. Je určen pro profesionální nasazení, kde je stabilita výkonu a vysoký krouticí moment třífázového motoru klíčový. 02Jak funguje systém upínání Camlock?

Camlock je průmyslový standard, který umožňuje výměnu sklíčidla za lícní desku nebo kleštinový upínač během několika desítek sekund pomocí aretačních čepů. Navíc zaručuje velmi vysokou souosost a pevnost spoje. 03Můžu na tomto soustruhu řezat i palcové závity?

Ano, stroj disponuje bohatou převodovkou pro 31 palcových závitů (56 – 4 záv./1“) a 26 metrických závitů. Většinu běžných stoupání nastavíte pouze pomocí pák na převodové skříni. 04Je součástí dodávky chladicí systém?

Ano, soustruh má integrované čerpadlo chladicí kapaliny s nádrží zabudovanou v podstavci. Obsahuje také ukazatel hladiny a nádrž lze snadno vyjmout pro čištění od kovového kalu a špon. ️ Rada specialisty Tomek Nářadí:

Soustruh TM 4010 je poctivý "dělník", který v dílně oceníte hlavně pro jeho tuhost. 52 mm průchod vřetene je obrovskou výhodou při práci s hřídelemi, které byste do menších strojů prostě nedostali. Při instalaci dbejte na dokonalé vyrovnání lože pomocí přesné strojní vodováhy – u stroje o váze 765 kg je to naprosto klíčové pro udržení deklarované házivosti. Nezapomeňte také po prvních 50 hodinách provozu vyměnit olejovou náplň v převodovce, vypláchnete tím případné mikro-nečistoty z výroby a zajistíte si hladký chod na další léta!
